單元變電站

單元變電站旨在集中某一區域的光電板的發電量，通常是將該區變流器集中在一起，共用一個升壓變壓器，將變流器輸出電壓提升到如22.8KV，以利電力傳送到遠處特高壓併聯升壓站，再升壓併接到台電特高壓系統 (69KV或161KV)。

功能介紹

• 執行系統保護功能，當變流器或線路端保護電驛動作時發出警報。
• 收集變流器各項發電資料及降載或卸載控制等。
• 收集變電站變壓器溫度、開關狀態資料及監測表計之各項量測資料等。
• 收集氣象資料，包括日照量、大氣溫度、陣列溫度、風速、風向資料等。
• 收集直流分接線箱內各組串之直流電壓、電流、功率、累積發電量及箱體溫度、SPD動作狀態等。

硬體規格

• SUS 304 2t+粉體烤漆，為屋外落地型盤，IP66等級。
• 內建高性價PLC控制器，負責單元變電站周邊設備之資料蒐集及監控。
• 內建CPU模組，電源模組(雙套備援)，RS-485通訊模組、DI模組點位、DO模組點位、AI模組點位 (點位數量可量身打造)。
• 設有自動照明、溫濕度檢測器、加熱模組等。
• 每一個RS-485 PORT都設有獨立防突波保護器，防雷模組，可以插拔替換。
• 內建兩套光纖收容箱及光纖轉換器，與特高壓併聯控制系統環狀連結。

特高壓併聯升壓站

特高壓併聯升壓站，旨在將各單元變電站的高壓電力集中後，再共用一具特高壓變壓器，將電壓再提升併接到台電所指定的特高壓系統，如69KV或161KV等。

功能介紹

• 收集特高壓併聯系統周邊設備之狀態、類比、數位及RS-485等儀控信號及事故紀錄。
• 順序控制、階梯、邏輯等控制功能，執行系統保護功能，當線路端保護電驛動作時發出警報。
• 處理512點事件清單功能，即順序事件(SOE)清單，包含控制和監控開關，電廠所有重要性的事件，每一事件可記錄顯示時間到毫秒(ms)。
• 處理特高壓併聯升壓站通訊到台電營運處ADCC綠能C/S RTU系統之監控資料交換整合功能。
• 處理特高壓併聯升壓站和台電監控智慧變流器之P、Q調控和VP-SET功能。


硬體規格

• SUS 304 2t+粉體烤漆，為屋內落地盤。
• 內建雙套備援高階PLC控制器，負責特高壓併聯系統周邊設備之資料蒐集及監控。
• 內建電源模組(雙套備援)，DI(SOE)模組256點(512點)，一般DI模組16點(32點)、DO模組96點(192點)、AI模組32點(64點)及RS-485模組4套(8套)。
• 內建DI(SOE)之光隔離輸入轉換介面256點，一般DI光隔離輸入介面16點、DO控制繼電器轉換介面96點、AI輸入轉換介面32點。
• 台電電力調度DNP 3.0轉換通訊介面。
• 智慧變流器P、Q調控及VP-SET通訊調控Gateway。

大型太陽能監控管理系統

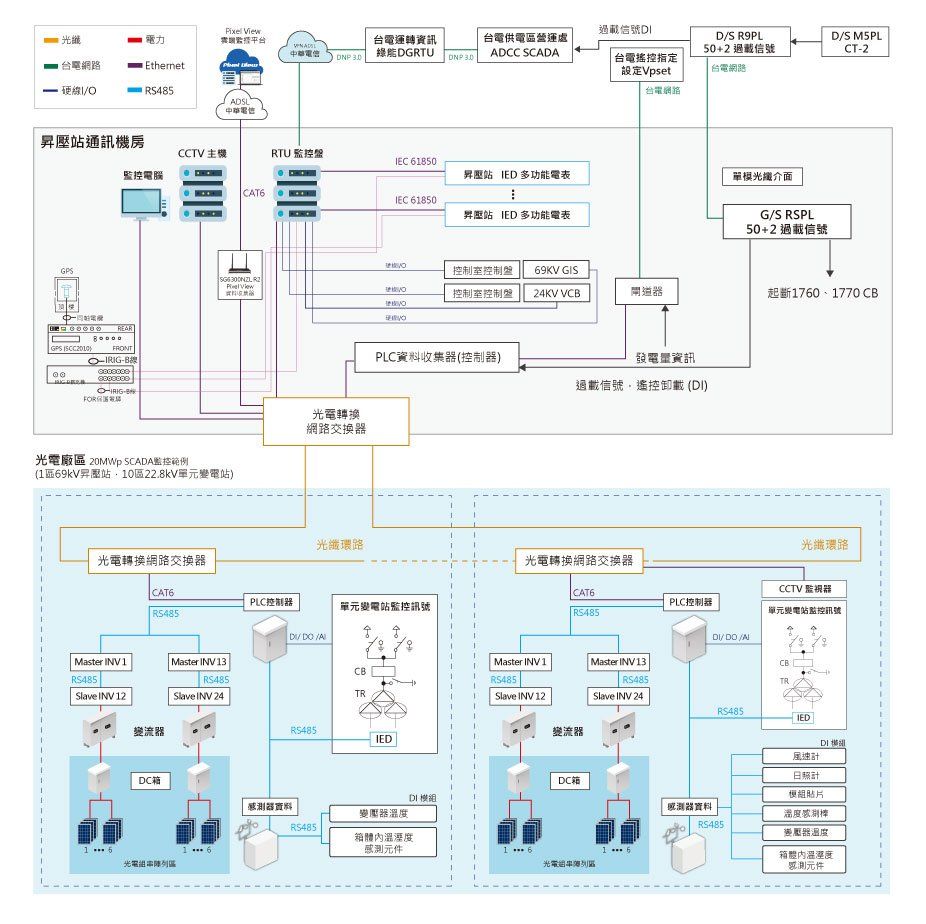

大型太陽能監控管理系統，概分為特高壓併網監控和電廠設備發電管理，前者旨在即時和安全監控，後者著重效能和運維管理。特高壓併網監控使用專業圖控為基礎的PV SCADA系統，能達到精準即時監控；PV發電運維管理，使用溯源管理系統，簡單有效率，能掌握全廠設備性能和發電效率，保障發電量。

功能介紹

• 顯示特高壓併網系統單線圖之各開關狀態、儀表電力資訊及控制按鈕等。
• 顯示各單元變電站之各開關狀態、儀表電力資訊及控制按鈕等。
• 區域總覽，顯示全區之發電即時狀態和氣象即時資訊。
• 顯示當前所有IED資訊及電驛狀態一覽表等。
• 可顯示全區光纖網路之通訊狀態，包含光電轉換器及各單元變電站PLC控制器連接狀態圖。
• 可用於即時繪製各數據趨勢圖形、歷史資料曲線等。
• 可表列全區所有警報狀態，以及進行各別警報確認。
• 可表列全區所有事件(SOE)發生時間及查詢，時間指示解析度為1ms。


硬體規格

• SUS 304 2t+粉體烤漆，為直立式監控箱體，標準儀器箱櫃42U。
• 內建一套高壓併網監控用伺服器，內含專業圖控軟體和特高壓併網及單元變電站監控系統(PV-SCADA)。
• 內建一套PV發電運維管理用伺服器，內含一套工業級資料庫和溯源管理系統。
• 內建同步校時伺服器，設置GPS天線，統一SCADA系統時間，使PV-SCADA與台電ADCC系統時序一致。
• 內建光纖轉換器及兩套光纖熔接箱，使用環型工法連結各單元變電站之PLC控制器。
• 內建一套影像監視伺服器，可連結、記錄電廠周邊及重要出入口之網路攝影機。
• 內建UPS不斷電系統單相220V, 5KVA。
